Bột kim cương công nghiệp (Diamond Powder) là gì? Ưu điểm và ứng dụng thực tế

Bột kim cương công nghiệp là gì? Gồm những loại nào?

Bột kim cương công nghiệp (Diamond Powder) là sản phẩm được sản xuất từ nguyên liệu kim cương chất lượng cao thông qua quy trình chế tạo tiên tiến, tuân thủ nghiêm ngặt nguyên tắc kiểm soát kích thước hạt. Các hạt kim cương có kích thước đồng nhất và bề mặt sạch.

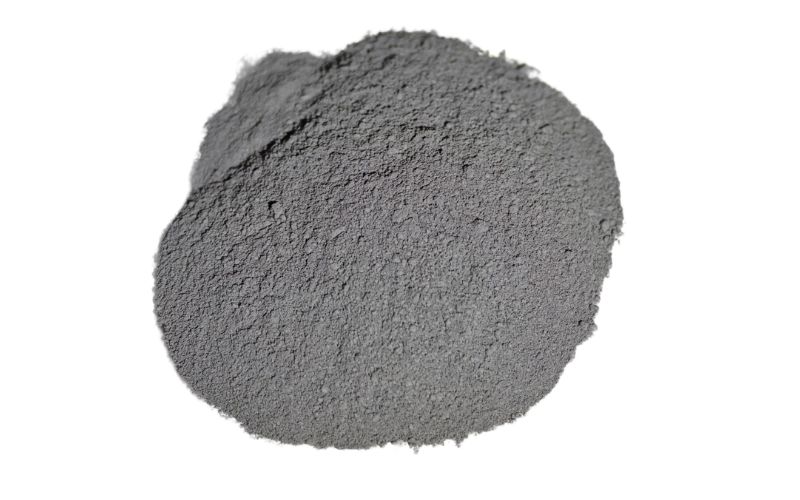

Bột kim cương công nghiệp (Diamond Powder)

Dựa trên kích thước và mục đích sử dụng, bột kim cương công nghiệp được phân thành các dòng sản phẩm chính:

– Bột vi mô (Micro / Micron Powder - GMP): Dòng sản phẩm này có các cấp chất lượng từ GMP-1 đến GMP-4 với dải kích thước đa dạng từ 0.5–1 µm đến 40–50 µm.

– Bột kim cương nano (Nano Diamond Powder): Các hạt có kích thước siêu nhỏ như loại M0 ~ 0.1 và M0 ~ 0.25.

– Hạt mài cho đá mài/bánh mài (Wheel Grits): Bao gồm hạt mài liên kết kim loại (Metal Bond Wheel Grits - GMD) và hạt mài liên kết nhựa (Resin Bond Wheel Grits - GRD).

Các tác dụng và ứng dụng chính của bột kim cương (Diamond Powder)

– Đánh bóng và hoàn thiện bề mặt chính xác cao (Polishing Process): Tác dụng cốt lõi của bột vi mô kim cương là sử dụng cho quá trình đánh bóng. Độ đồng đều về kích thước hạt và bề mặt sạch giúp duy trì tác động mài ổn định của từng hạt, từ đó đảm bảo độ chính xác bề mặt tối đa cho chi tiết/phôi gia công.

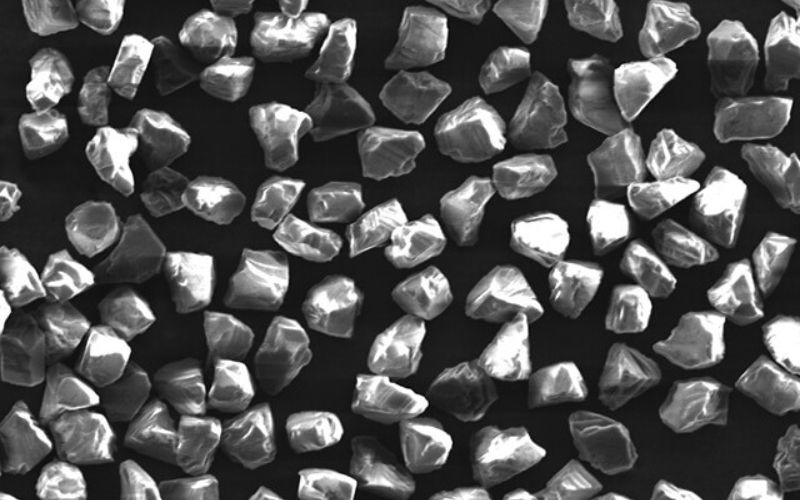

Các tác dụng và ứng dụng chính của bột kim cương (Diamond Powder)

– Sản xuất công cụ mài cắt cơ khí (Wheel Grits): Hạt kim cương được ứng dụng làm vật liệu mài mòn cho các đĩa mài liên kết kim loại hoặc liên kết nhựa, phục vụ việc gia công, cắt gọt các vật liệu có độ cứng cao.

– Ứng dụng trong linh kiện bán dẫn và tản nhiệt công suất lớn: Kim cương có các đặc tính vật lý đặc biệt như vùng cấm siêu rộng (5.47 eV), độ dẫn nhiệt cực cao (lên đến 22 W/cm·K đối với đơn tinh thể và 20 W/cm·K đối với đa tinh thể), điện trường đánh thủng lý thuyết lớn (20 MV/cm) và độ di động hạt tải cao. Nhờ đó, vật liệu kim cương còn có tác dụng:

• Làm chất bán dẫn thế hệ mới cho các thiết bị điện tử công suất cao và điện áp cao (như diode Schottky, transistor FET/MOSFET).
• Tản nhiệt và quản lý nhiệt (thermal transport) cho vi mạch vi sóng và các thiết bị điện tử hoạt động trong điều kiện khắc nghiệt.

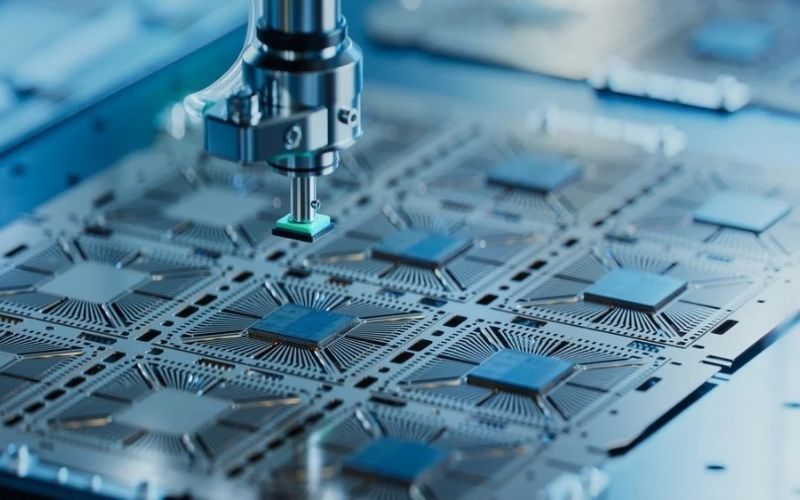

Các ứng dụng của bột kim cương trong linh kiện bán dẫn (Power Semiconductor)

Các ứng dụng của bột kim cương trong linh kiện bán dẫn (Power Semiconductor)

Các ưu thế vật lý của kim cương trong bán dẫn

– Vùng cấm siêu rộng (5.47 eV) cùng điện trường đánh thủng lý thuyết cực lớn (20 MV/cm) giúp linh kiện kim cương chịu được điện áp và công suất rất cao mà không bị đánh thủng.

– Độ dẫn nhiệt cao nhất trong các chất rắn (đạt 22 W/cm·K đối với đơn tinh thể và 20 W/cm·K đối với đa tinh thể), giúp tản nhiệt hiệu quả vượt trội cho các linh kiện công suất mật độ cao.

– Độ di động hạt tải và tốc độ trôi bão hòa cao (độ di động electron đạt 4000 cm²/V·s, lỗ trống đạt 3800 cm²/V·s) cho phép thiết bị hoạt động ở tần số cao.

– Chỉ số chất lượng Baliga (BFOM) vượt xa Silicon và Silicon Carbide (SiC), tối ưu hóa khả năng dẫn điện và giảm tổn hao khi hoạt động ở điện áp cao.

Các dạng ứng dụng chính trong linh kiện bán dẫn

Diode công suất (Power Diodes):

– Chủ yếu phát triển các dòng Diode rào Schottky (SBDs) như Schottky thẳng đứng (VSBDs) hay giả thẳng đứng (pVSBDs). Các thiết bị này đã đạt điện áp chịu đựng (breakdown voltage) từ 2.5 kV lên tới 10 kV.

– Dùng trong các mạch chuyển đổi năng lượng (converters) bằng cách ghép song song nhiều diode kim cương để chịu dòng điện lớn.

Transistor hiệu ứng trường (FETs & MOSFETs):

– Phát triển các dòng transistor đơn cực dựa trên kênh dẫn khí lỗ trống 2 chiều (2DHG) nhờ kỹ thuật xử lý bề mặt kết thúc bằng Hydrogen (H-terminated) kết hợp với các lớp điện môi cao cấp (như Al₂O₃, HfO₂, V₂O₅).

– Các thiết bị MOSFET kim cương thử nghiệm đã ghi nhận khả năng chịu điện áp đánh thủng trên 3.6 kV và hoạt động bền bỉ ở nhiệt độ cao.

Đế tản nhiệt cho chip công suất cao (Thermal Management Substrates):

Sử dụng các tấm đế kim cương công nghiệp (đơn tinh thể hoặc đa tinh thể) làm chất nền tản nhiệt tản nhiệt gần mối nối (near-junction thermal transport) cho các chip vi sóng GaN hoặc linh kiện tần số cao, giúp tăng công suất phát và thu nhỏ kích thước thiết bị.

Tích hợp mạch lai/ghép dị thể (Hybrid & Monolithic Integration):

Do kim cương hiện tại chủ yếu tạo được bán dẫn loại P (p-type), các nhà nghiên cứu đang kết hợp transistor kim cương P-type với các linh kiện N-type của GaN hoặc SiC trên cùng một nền tảng để hướng tới xây dựng các mạch CMOS công suất cao.

Thách thức hiện tại

Mặc dù có tiềm năng rất lớn, việc thương mại hóa bán dẫn kim cương vẫn đối mặt với một số rào cản chính:

– Khó khăn trong pha tạp N-type: Năng lượng kích hoạt của tạp chất N-type (như Photpho) rất cao, khiến việc tạo ra bán dẫn loại N hoàn chỉnh để chế tạo linh kiện lưỡng cực (bipolar devices) gặp nhiều hạn chế.

– Chi phí và kích thước đế kim cương: Việc chế tạo các tấm wafer kim cương đơn tinh thể kích thước lớn, chất lượng cao vẫn đòi hỏi chi phí sản xuất lớn và quy trình kỹ thuật phức tạp.
