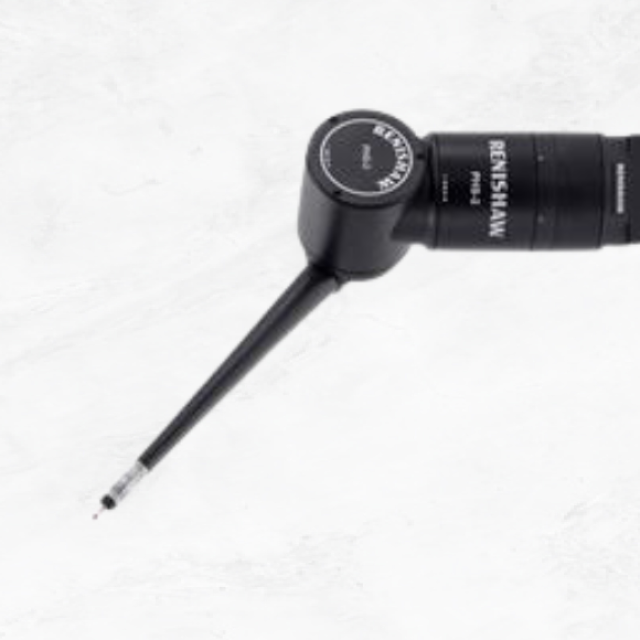

Renishaw | PHS-2

Thương hiệu:
RENISHAW
Lượt xem:
312
Giá:
Liên hệ

Xuất xứ: Japan - Thuế: 10%

Giao hàng: Giao hàng toàn quốc

Nhận hàng: Nhận hàng nhanh chóng

Số lượng:

- +
Thêm vào giỏ hàng Mua ngay

Chi tiết Sản phẩm
Bình luận

Đặc điểm

PHS-2 được thiết kế để đáp ứng các yêu cầu khắt khe của phép đo "body in white", nơi cần có vị trí góc tốt và tầm với xa.

Đầu định vị servo PHS-2 có ổ đĩa servo liên tục theo hai trục, cho phép định vị cấu hình đầu dò ở hầu hết mọi góc độ.

Đầu PHS-2 được điều khiển đến gần đúng vị trí cần thiết và khi lấy một điểm thăm dò, các trục của đầu chốt đồng thời với các trục của CMM để đưa ra các phép đo chính xác.

Một loạt các đầu dò khác nhau có thể được trang bị và trao đổi tự động. Chúng bao gồm đầu dò kích hoạt cảm ứng và cảm biến đo lường quang học/laser của bên thứ ba.

Các phần mở rộng cực dài cho phép đầu dò kích hoạt Renishaw tiếp cận các tính năng bình thường không thể tiếp cận.

Đầu được bảo vệ bằng mô-men xoắn điện tử tích hợp giúp ngắt đầu và báo hiệu cho máy dừng lại trong trường hợp va chạm.

Thông số kỹ thuật

Nhiệt độ hoạt động	15 °C đến 40 °C (50 °F đến 104 °F)
Cân nặng *	3 kg (6,6 lb)
Khả năng mang theo	Đầu dò kết hợp và khối lượng mở rộng 1 kg (2,2 lb)
Mô-men xoắn tối đa	2Nm
Trượt ly hợp cơ khí	3 Nm ± 0,5 Nm
Tôc độ di chuyển	Tối đa 150 °/s, điển hình 70 °/s
Góc quay cánh tay	Trục D: ±184° Trục điện tử: ±184°
Độ phân giải góc	0,2 cung giây (tương đương 0,1 µm ở bán kính 100 mm)
Bảo vệ va chạm	Điện tử quá mô-men xoắn
Giao diện đầu phù hợp	Thẻ giao diện PHS-2 / bộ điều khiển OEM
Hệ thống giá đỡ thay đổi	ACR2

* bao gồm phần mở rộng đầu dò và khớp động học

Phụ kiện

Thẻ giao diện PHS-2

Đầu PHS-2 được điều khiển bởi thẻ giao diện đầu trong bộ điều khiển CMM. Thẻ xử lý thông tin liên lạc và điều kiện tín hiệu giữa đầu và bộ điều khiển CMM. Thẻ giao diện PHS-2 không xử lý tín hiệu hệ thống thăm dò.

gắn kết động học.

Giá đỡ động học (KM1 hoặc KM2) cho phép cố định nhanh đầu vào máy và chuyển đổi nhanh sang hệ thống PH10 PLUS (sử dụng PHA1 hoặc PHA2).

KM1 có tính năng cáp thông qua bút lông.
KM2 cho phép chạy cáp bên ngoài ống dẫn CMM.

Giá đỡ thay đổi tự động ACR2

Hệ thống thay đổi tự động ACR2 là một hệ thống thay đổi cánh tay cho hệ thống đầu định vị servo PHS-2. Nó cho phép trao đổi các phần mở rộng đầu dò hoặc các nhánh bộ điều hợp đầu dò để phù hợp với nhiệm vụ thăm dò được yêu cầu.

Cánh tay được khóa hoặc mở khóa từ đầu bằng chuyển động của chính máy. Đầu cắm vào một cổng giá đỡ và máy điều khiển cổng: lên để mở khóa một cánh tay hoặc xuống để khóa nó vào vị trí.

Không cần kết nối nguồn hoặc đầu nối tín hiệu với giá, giúp việc lắp đặt trở nên rất đơn giản.

ACR2 được cung cấp dưới dạng các cặp cổng giá đỡ được gắn vào một thiết bị cố định phù hợp do OEM cung cấp. Hệ thống này là mô-đun và bất kỳ số lượng cặp cổng nào.

đầu đo cơ khí Renishaw Phụ kiện cơ khí Dụng cụ cơ khí
