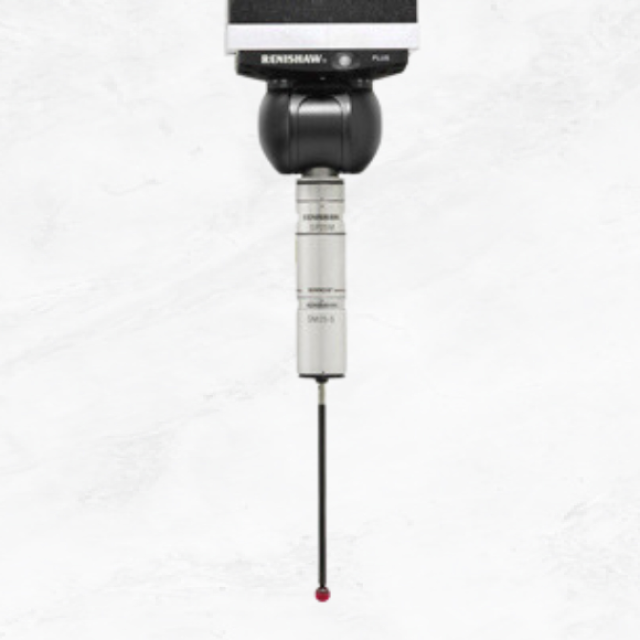

Renishaw | PH10MQ Plus

RENISHAW

4.0

đầu đo cơ khí Renishaw Phụ kiện cơ khí Dụng cụ cơ khí

Đặc điểm

PH10MQ Plus là một biến thể của PH10M Plus cho phép gắn đầu cơ giới trực tiếp vào bút lông với trục B của đầu nằm bên trong bút lông.

Tùy chọn này cung cấp giá đỡ đầu dò gọn gàng hơn và ngắn hơn, chỉ có trục A nhô ra khỏi ống bút lông.

Chiều dài	73 mm
Chiều rộng	80mm
Cân nặng	730g
Gắn đầu dò	Autojoint (đa dây)
Gắn đầu	Trực tiếp đến bút lông
Bộ điều khiển phù hợp	PHC10-3 Plus
Độ lặp lại của vị trí	0,4 µm (0,00002 in) được chỉ định ở khoảng cách 100 mm
Tổng số vị trí	720
Mô-men xoắn truyền động tối đa được đề xuất	0,45 Nm
Thanh mở rộng tối đa	300 mm (11,8 in) khi sử dụng phần mở rộng PAA3 450 mm (17,7 in) khi sử dụng phần mở rộng chỉ dành cho đơn đặt hàng đặc biệt của PAACF
