Tìm hiểu giữa Fillet và Chamfer cùng những điểm khác biệt

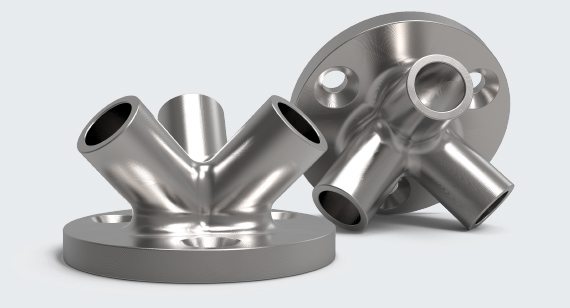

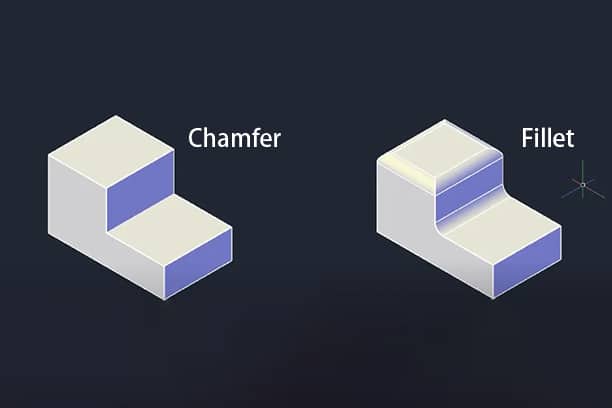

Fillet là một góc hoặc cạnh tròn, trong khi chamfer là một cạnh góc cạnh nơi hai bề mặt gặp nhau. Cả hai đều được sử dụng để tạo ra các cạnh mịn, hoàn thiện trên các vật thể. Thiết kế chamfer và fillet rất cần thiết trong sản xuất, lắp ráp và sử dụng các bộ phận. Cả hai tính năng thiết kế đều có thể làm giảm mức độ tập trung ứng suất và tăng thêm tính thẩm mỹ cho bộ phận cần gia công. Tuy nhiên, cũng có nhiều điểm khác biệt giữa chamfer và fillet. Việc chamfer nhìn chung dễ chế tạo hơn và tăng khả năng lắp ghép giữa các bộ phận . Gia công fillet đắt tiền nhưng thường an toàn hơn và bền hơn.

Hãy cùng xem qua nội dung dưới đây để tìm hiểu thêm về sự khác biệt giữa chamfer và fillet.

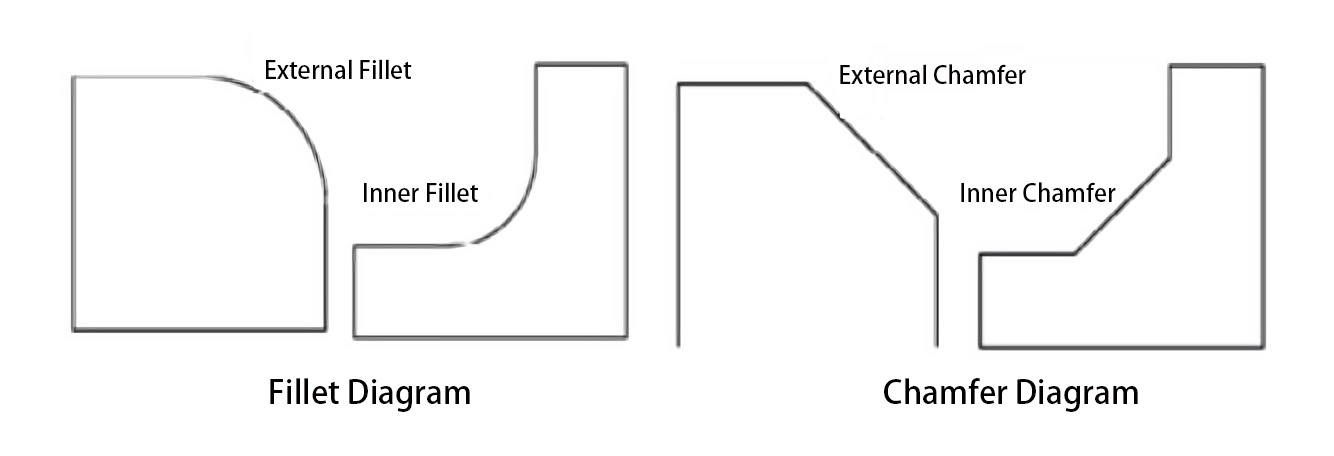

Fillet là việc làm tròn góc bên trong hoặc bên ngoài của thiết kế bộ phận trong kỹ thuật cơ khí. Hình học fillet là đường hàm lõm ở góc trong và đường hàm lồi khi ở góc ngoài. Fillet rất phổ biến trong các mối hàn hoặc hàn vảy cứng.

Fillet rất quan trọng trong sản xuất bộ phận cơ khí. Việc sử dụng các góc lượn trên các điểm và đường có ứng suất cao dự kiến ​​có thể làm giảm sự tập trung ứng suất của các bộ phận cơ khí. Các fillet làm tăng sức mạnh và khả năng chịu tải của các bộ phận một cách hiệu quả bằng cách phân bổ ứng suất trên một diện tích lớn hơn.

Ngoài ra, thợ máy thường sử dụng fillet để loại bỏ các cạnh sắc dễ bị hư hỏng hoặc có thể gây thương tích khi xử lý các bộ phận.

Chamfer là một góc bên trong hoặc bên ngoài có một góc hoặc một kiểu vát. Việc sử dụng chamfer sẽ giúp các cạnh không bị hư hỏng và giúp các cạnh không đồng nhất trông đồng đều hơn.

Thợ máy thêm một góc vát vào một góc đòi hỏi sự tập trung ứng suất cao vì nó tập trung ứng suất cơ học vào một phần cụ thể. Chamfer thường được sử dụng trong gia công, đồ nội thất, mộc, ván khuôn bê tông, gương và lắp ráp các thiết kế cơ khí.

Các mặt vát thường ở góc 45° hoặc 60° so với phương ngang. Nó thường được sử dụng để loại bỏ bavia trong quá trình khoan khi mặt vát ở góc 45° so với phương ngang. Ngoài ra, nó cho phép đầu vít hoặc bu lông nằm bên dưới bề mặt thay vì nhô ra ngoài.

Mặt vát 60° thường được sử dụng làm đầu vào vít hoặc bu lông. Vát mép ít hiệu quả hơn trong việc giảm nồng độ ứng suất so với phi lê vì các góc nhọn của chúng.

Tại sao phải thiết kế các Fillet và Chamfer cho các bộ phận?

Chúng ta thường thấy các thiết kế vát và bo góc ở nhiều phần. Lý do thiết kế vát mép và bo góc cho các bộ phận chủ yếu là vì sự an toàn, quy trình và về mặt thẩm mỹ.

1. Sự an toàn

Các chi tiết sau khi được phay, các góc thường rất sắc. Vát mép và bo góc thường được sử dụng để loại bỏ các góc nhọn và gờ để tránh trầy xước. Các thợ máy cũng có thể sử dụng chamfer và fillet để loại bỏ ứng suất trên đầu của bộ phận, giảm hư hỏng cho sản phẩm do va đập.

2. Yêu cầu về quy trình

Do yêu cầu về quy trình, một số bộ phận phải được thiết kế với các góc vát và góc bo phù hợp. Thiết kế các mặt vát trong các bộ phận ăn khớp với lỗ trục tạo điều kiện thuận lợi cho việc lắp ráp. Việc vát mép trên mặt răng của bánh răng có thể ngăn ngừa biến dạng xử lý nhiệt khiến mặt răng bị cong vênh.

Và các góc của cấu trúc bộ phận được thiết kế chamfer hoặc fillet để tạo điều kiện cho chất lỏng lưu thông trơn tru trong khuôn, áp suất đồng đều và dễ dàng tháo khuôn.

3. Mục đích về thẩm mỹ

Chamfer và fillet cũng có tác dụng về mặt thẩm mỹ. Thiết kế fillet làm cho bộ phận trở nên đẹp hơn. Khi bán kính vát cạnh không lớn, một “đường” chắc chắn và tinh tế sẽ được hình thành, điều này có thể phản ánh sự tinh tế và cảm giác tổng thể của quá trình gia công chi tiết.

Khi nào bạn cần Fillet và Chamfer?

Trong sản xuất bộ phận, quá trình fillet hoặc chamfer có thể dẫn đến chi phí xử lý không cần thiết. Biết khi nào nên sử dụng chamfer và fillet sẽ giúp giảm chi phí sản xuất và tăng hiệu quả của các bộ phận.

1. Fillet và chamfer lỗ

Fillet không phải là lựa chọn tốt nếu bộ phận của bạn có lỗ để bắt vít hoặc bu lông. Nó sẽ cản trở chuyển động trơn tru của bu lông hoặc vít vào lỗ. Trong trường hợp này, bạn sẽ cần vát lỗ. Cạnh sắc của mặt vát sẽ thúc đẩy chuyển động của chốt xuống lỗ mượt mà hơn và việc lắp dây buộc dễ dàng hơn.

2. Fillet và chamfer cạnh của chi tiết

Vát mép không phải lúc nào cũng là lựa chọn tốt nhất cho cạnh của một bộ phận. Các cạnh sắc có nhiều khả năng làm mòn các bộ phận và gây thương tích cho người vận hành. Nhưng các cạnh vát an toàn hơn các góc nhọn vì các cạnh của chúng được ẩn đi.

Các kỹ sư có xu hướng chọn các đường bo tròn cho các cạnh của bộ phận. Fillet làm giảm ứng suất trên một bộ phận và phân bổ ứng suất trên một bề mặt lớn hơn, giúp ngăn ngừa sự biến dạng đột ngột của các bộ phận bị nén. Đồng thời, nó cũng là sự lựa chọn tốt nhất để loại bỏ các cạnh sắc.

3. Fillet và chamfer các cạnh bên ngoài

Cả hai đường bo tròn và vát cạnh đều có thể được sử dụng ở các cạnh bên ngoài của bộ phận. Khi không có yêu cầu cao về thiết kế cạnh ngoài, bạn có thể chọn vát các cạnh bên ngoài thay vì góc nhọn để giảm nguy cơ chấn thương trong quá trình sử dụng.

Nếu các cạnh bên ngoài của bộ phận có tính thẩm mỹ cao, có thể gia công fillet có bán kính yêu cầu. Một điều cần lưu ý là khi bán kính của góc bo tròn tăng lên, nó sẽ giúp giảm bớt cạnh sắc có thể gây tổn thương và làm cho thiết kế trông đẹp hơn.

4. Fillet và chamfer các bộ phận lắp ghép

Vát mép tối ưu hơn fillet khi gia công cho các bộ phận lắp ghép. Các lỗ vát cho phép di chuyển và chèn trơn tru, khiến chúng trở nên lý tưởng để dễ dàng lắp ráp các bộ phận khác với nhau. Hơn nữa, có thể tạo các mặt vát có kích thước khác nhau bằng một công cụ.

Sự khác biệt giữa Fillet và Chamfer là gì?

Làm thế nào để lựa chọn giữa Fillet và Chamfer?

Dưới đây là một số điều giúp bạn chọn fillet và chamfer cho thiết kế bộ phận của mình.

Sự an toàn

Phần chuyển tiếp của fillet trơn tru, không có điểm và cạnh sắc. Chamfer tạo ra một góc xiên. Cho dù góc dốc thay đổi như thế nào thì cả hai cạnh của góc xiên sẽ tạo thành các góc nhọn với đường viền chi tiết. Những góc nhọn này bị tù và không sắc nét.

Do đó, các góc bo tròn thích hợp hơn để giảm sự tập trung ứng suất so với các góc vát và hiệu suất bảo vệ của các góc được bo tròn tốt hơn so với các góc được vát.

Bộ phận lắp ráp

Phần vát thường đóng vai trò là đầu vào để lắp ráp dễ dàng nhưng phải tránh gây nhiễu. Lấy fillet và chamfer trong hình dưới đây làm ví dụ.

Để đảm bảo không có hiện tượng nhiễu khi ghép góc vát ngoài với góc vát bên trong và góc vát bên trong thì góc vát ngoài phải lớn hơn góc vát bên trong và góc vát bên trong.

Tương tự, khi ghép fillet ngoài với fillet trong và vát trong thì fillet ngoài phải lớn hơn fillet trong và vát trong.

Hiệu quả gia công

Fillet và chamfer có thể được hoàn thiện trong quá trình gia công bằng cách cắt, mài và các phương pháp xử lý khác. Tuy nhiên, phạm vi xử lý của vát rộng hơn so với fillet và dễ xử lý hơn.

Một ví dụ về xử lý một phần trục. Vát mép có thể được gia công bằng dụng cụ tiện thông thường khi sử dụng máy tiện thông thường. Nhưng việc gia công fillet đòi hỏi một công cụ tạo hình đặc biệt. Mặt khác, hiệu quả gia công chamfer bằng dụng cụ gia công CNC cao hơn so với fillet.

Kinh tế và chi phí

Xét về mặt kinh tế thì chamfer tốt hơn fillet. Khi không có yêu cầu đặc biệt, mặt vát được ưu tiên cho bề mặt bên ngoài và mặt phẳng của bộ phận.

Thành bên của khoang bên trong nên chọn fillet càng nhiều càng tốt vì dụng cụ sử dụng quy trình cắt cạnh bên. Và sau đó, công cụ sẽ rời khỏi bán kính trong khi quay ở các góc.

Nếu thành bên của khoang bên trong được xử lý thành vát thì cần có thiết bị xử lý phụ trợ như EDM. Trong trường hợp này, chi phí tương đối cao sẽ phát sinh.

Ngăn chặn rỉ sét

Nếu không có lớp phủ thích hợp, các bộ phận sẽ dễ bị rỉ sét hơn. Thiết kế fillet giúp các bộ phận không bị rỉ sét nhanh vì phi lê cho phép lớp phủ và sơn được phân bổ đều.

Chamfer có cạnh sắc và do đó làm giảm độ dày của lớp phủ. Nói chung, vát mép không được khuyến khích cho lớp phủ và sơn bảo vệ.

Phần thẩm mỹ

Các kỹ sư sử dụng các chamfer và fillet để cải thiện hình thức bên ngoài của một bộ phận. Phần fillet hoặc chamfer được chọn dựa trên yêu cầu thẩm mỹ của bộ phận.

Trong thiết kế công nghiệp, Fillet được ưa chuộng hơn chamfer vì nó làm cho thiết kế trở nên hấp dẫn hơn.

Quy trình sản xuất

Khi thêm các góc lượn hoặc vát trong quá trình sản xuất bộ phận, hãy xem xét các điểm sau:

• Một góc lượn song song với trục gia công rất đơn giản để thêm vào. Mặt khác, việc thêm một góc bo tròn theo hướng vuông góc sẽ làm tăng chi phí bộ phận. Do đó, nên thực hiện vát theo hướng vuông góc với trục gia công.
• Một công cụ duy nhất có thể tạo ra các mặt vát có kích thước khác nhau. Tuy nhiên, chúng ta cần sử dụng một công cụ dành riêng cho bán kính để tạo bán kính có kích thước khác nhau.
• Một mặt vát có thể mất ít thời gian gia công hơn khi thực hiện thủ công so với một góc bo.
• Fillet có thể cải thiện dòng nguyên liệu trong quá trình đúc và ép phun.

Chức năng lỗ

Chức năng của một lỗ hoặc rãnh ảnh hưởng đến sự lựa chọn giữa các góc lượn và vát mép. Vát là lựa chọn tốt hơn nếu các lỗ được sử dụng để chèn chốt, truyền động vít và bu lông vào bộ phận.

Làm thế nào để tiết kiệm chi phí khi gia công fillet và chamfer?

Mặc dù các mặt vát và góc lượn có tính thẩm mỹ cao và thiết kế đơn giản nhưng chúng cũng có thể làm tăng thêm thời gian gia công và chi phí sản xuất của một bộ phận. Vậy làm thế nào để tiết kiệm được chi phí chamfer và fillet?

1. Tránh dung sai chặt chẽ nếu có thể

Dung sai càng chặt chẽ thì chi phí của bộ phận đó càng đắt. Dung sai chặt chẽ hơn đòi hỏi phải kiểm tra mặt vát thường xuyên hơn. Điều này có nghĩa là chi phí cao hơn.

2. Xem xét khối lượng sản xuất một phần

Nếu chỉ sản xuất một số bộ phận thì giá thành cho mỗi bộ phận đã cao. Khi đó, việc thêm thiết kế chamfer hoặc fillet sẽ không hiệu quả về mặt chi phí.

Nhưng đối với sản xuất hàng loạt, giá thành mỗi bộ phận không tăng nhiều. Trong trường hợp này, việc thêm các đường vát hoặc phi lê sẽ tiết kiệm chi phí hơn. Quá trình đúc hoặc rèn được sử dụng để sản xuất số lượng lớn và các bộ phận bao gồm fillet sẽ tiết kiệm chi phí.
