Tìm Hiểu Độ Sâu Cắt Trong Gia Công CNC: Vai Trò, Cách Tính Và Ứng Dụng

1. Độ Sâu Cắt Là Gì Trong Gia Công Cơ Khí?

Trong lĩnh vực gia công CNC, độ sâu cắt (Depth of Cut - DOC) là một trong những thông số cắt quan trọng nhất, quyết định trực tiếp đến chất lượng bề mặt, tốc độ gia công, tuổi thọ dao cụ và cả năng suất sản xuất.

Hiểu một cách đơn giản, độ sâu cắt là khoảng cách mà dao cắt "ăn vào" phôi để tạo ra lớp vật liệu bị bóc tách (phoi) trong mỗi lần chạy dao. Tùy vào loại máy, loại dao và vật liệu gia công mà kỹ sư có thể lựa chọn giá trị DOC phù hợp nhằm đảm bảo hiệu quả gia công cao nhất mà vẫn giữ được độ chính xác.

Đo lường: Độ sâu cắt thường được đo bằng milimét (mm) hoặc inch, và thay đổi tùy thuộc vào loại vật liệu, loại dụng cụ cắt, và yêu cầu của sản phẩm.

Ứng dụng:

• Gia công thô: Khi gia công thô, độ sâu cắt thường lớn để nhanh chóng loại bỏ lượng lớn vật liệu dư thừa.
• Gia công tinh: Khi gia công tinh, độ sâu cắt thường nhỏ để đạt được độ chính xác và độ bóng bề mặt cao.

Ảnh hưởng:

• Tốc độ loại bỏ vật liệu: Độ sâu cắt lớn hơn sẽ làm tăng tốc độ loại bỏ vật liệu, nhưng cũng có thể làm tăng tải trọng lên dụng cụ cắt và làm giảm tuổi thọ của nó.
• Độ chính xác và độ bóng bề mặt: Độ sâu cắt nhỏ hơn thường cho phép đạt được độ chính xác và độ bóng bề mặt tốt hơn.

Ví dụ:

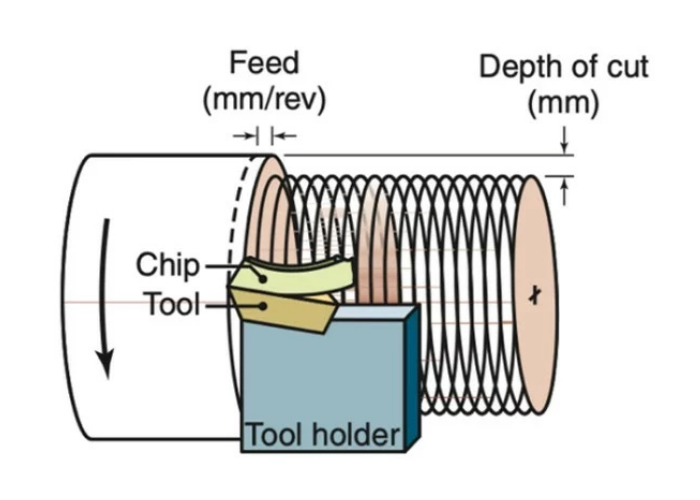

Trong quá trình tiện, độ sâu cắt là khoảng cách giữa đường kính phôi trước và sau khi tiện. Trong quá trình phay, độ sâu cắt là khoảng cách giữa mặt phẳng gia công và mặt phẳng đang gia công.

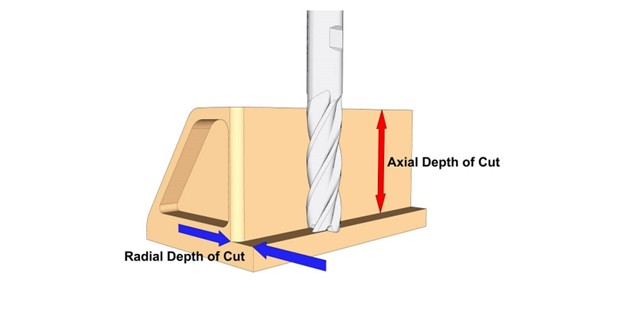

2. Phân Loại Độ Sâu Cắt Trong Gia Công CNC

Trong thực tế, độ sâu cắt được chia thành hai loại chính:

🔸 Độ sâu cắt trục (Axial Depth of Cut - ADOC)

Là khoảng cách dao ăn vào theo phương trục Z, tức chiều sâu theo chiều dài dao. Thường dùng trong các nguyên công khoan, tiện, phay mặt.

🔸 Độ sâu cắt hướng kính (Radial Depth of Cut - RDOC)

Là độ sâu theo phương ngang (X/Y), đặc biệt quan trọng trong phay cạnh, tiện trụ tròn, hoặc khi gia công các mặt bên.

3. Vì Sao Độ Sâu Cắt Lại Quan Trọng Trong Gia Công?

Việc lựa chọn đúng độ sâu cắt sẽ giúp:

✅ Giảm mài mòn dao cụ → Tăng tuổi thọ dao

✅ Tối ưu tốc độ gia công mà vẫn đảm bảo chất lượng

✅ Hạn chế sinh nhiệt quá mức → tránh biến dạng nhiệt

✅ Nâng cao độ chính xác kích thước và độ nhẵn bề mặt

✅ Đảm bảo an toàn và độ bền của máy móc, gá kẹp

*** Chọn sai DOC có thể dẫn đến gãy dao, cháy phôi, sai số kích thước và giảm năng suất.

4. Cách Tính Độ Sâu Cắt Trong Các Phương Pháp Gia Công

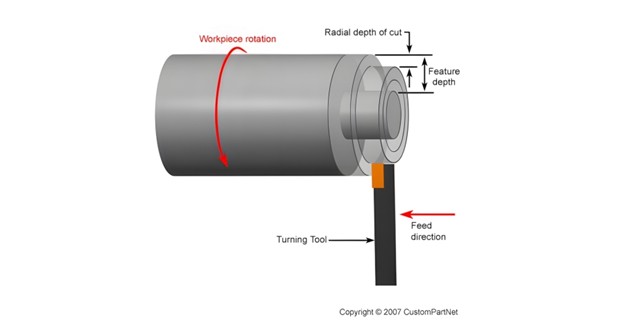

📌 Trong Gia Công Tiện (CNC Turning)

Công thức tính đơn giản:

DOC = (Đường kính phôi ban đầu – Đường kính sau khi tiện) / 2

Ví dụ: Tiện từ Ø30 xuống Ø28 → DOC = (30 – 28)/2 = 1 mm

📌 Trong Gia Công Phay (CNC Milling)

Tùy vào đường kính dao:

Dao nhỏ (D < 20mm): DOC ≈ 10D

Dao lớn (D > 20mm): DOC ≈ 4D

Lưu ý: nên giảm DOC khi gia công tinh để tăng độ chính xác.

5. Mối Quan Hệ Giữa Độ Sâu Cắt Và Các Thông Số Khác

📈 Tốc độ cắt (Cutting Speed) và bước tiến (Feed Rate)

Khi DOC tăng → lực cắt tăng → yêu cầu giảm tốc độ và bước tiến

Khi DOC giảm → bề mặt mịn hơn nhưng mất nhiều thời gian

🔥 Nhiệt độ và mài mòn dao

DOC lớn dễ làm dao nóng nhanh → gây gãy dao, cháy cạnh cắt
→ Nên sử dụng dầu làm mát và bẻ phoi để tránh kẹt phoi và quá nhiệt

🧮 Lực cắt và công suất máy

P = Fc × V
Trong đó:

Fc là lực cắt (N)

V là vận tốc cắt (m/min)

Nếu chọn DOC quá lớn vượt quá giới hạn máy → máy rung, sai số cao.

6. Những Yếu Tố Ảnh Hưởng Đến Độ Sâu Cắt Tối Ưu

Để chọn DOC phù hợp, bạn cần xét đến các yếu tố sau:

✅ Tính chất vật liệu

Vật liệu cứng (thép tôi, titan, Inconel): nên chọn DOC nhỏ để tránh mài mòn

Vật liệu mềm (nhôm, nhựa): có thể chọn DOC lớn hơn

✅ Loại dao và hình học dao

Dao carbide phủ PVD/CVD: chịu nhiệt tốt → cho phép DOC lớn

Dao HSS: chỉ phù hợp với DOC vừa phải

✅ Mục tiêu gia công

Gia công thô (roughing): DOC lớn, nhiều bước tiến → tăng hiệu suất

Gia công tinh (finishing): DOC nhỏ → bề mặt mịn và chính xác cao

✅ Khả năng máy và gá kẹp

Máy có công suất lớn, hệ thống gá vững chắc sẽ cho phép sử dụng DOC cao hơn.

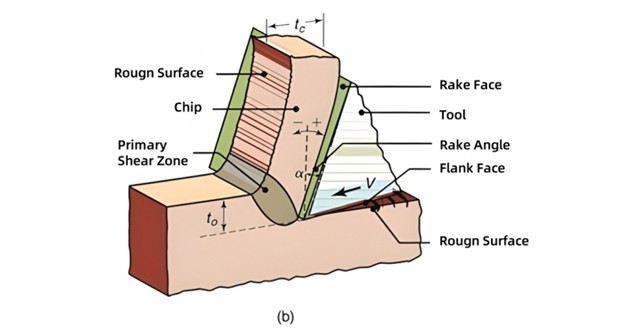

7. Phân Biệt Độ Sâu Cắt Và Chiều Dày Phoi (Chip Thickness)

Nhiều người nhầm lẫn hai khái niệm này, tuy nhiên:

Độ sâu cắt (DOC): là phần dao đi sâu vào phôi

Chiều dày phoi (tc): là phần vật liệu bị cắt ra theo hướng dịch chuyển dao

Thông thường, tc > DOC do phoi bị nén lại khi cắt → ảnh hưởng đến tỷ số cắt (r)

r = DOC / tc

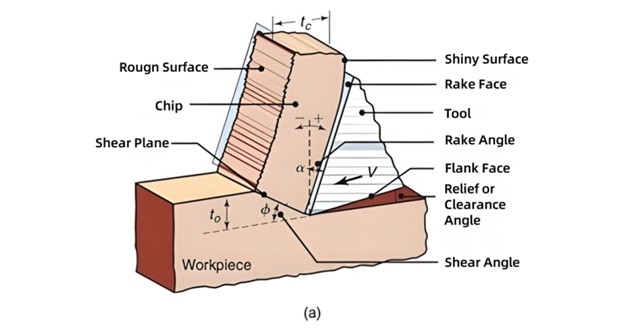

Hoặc có thể tính từ góc cắt (ϕ) và góc nâng dao (α) theo công thức:

r = sinϕ / cos(ϕ – α)

8. Tổng Kết: Tối Ưu Độ Sâu Cắt Để Gia Công Hiệu Quả Hơn

Việc nắm vững kiến thức về độ sâu cắt trong gia công CNC không chỉ giúp bạn:

Gia công nhanh hơn, chính xác hơn

Tăng tuổi thọ dao và bảo vệ máy

Tối ưu hóa năng lượng và chi phí sản xuất

Mà còn là yếu tố quyết định hiệu quả tổng thể của toàn bộ quá trình sản xuất.
