Phân biệt dao tiện một mặt (Positive insert) và dao tiện hai mặt (Negative insert)

17/05/2023 10:56 AM 247 Lượt xem

Trong tất cả catalogue của bất kì hãng sản xuất dụng cụ cắt gọt nào cũng đều có từ Positive Insert (dao tiện 1 mặt) và Negative Insert (dao tiện 2 mặt). Hiểu rõ về 2 cụm từ thông dụng này bạn sẽ có giải pháp tối ưu nhất khi lựa chọn dao cụ để gia công ứng dụng phay, tiện, khoan,…trong ngành cơ khí chính xác.

Dao tiện 2 mặt (Negative Insert) và Dao tiện 1 mặt (Positive Insert) là gì?

Về cơ bản, dao cụ cắt gọt kim loại được sử dụng để gia công tiện, móc lỗ, khoan và tất cả các hoạt động gia công cắt gọt kim loại khác. Ngày nay Insert được phân chia thành các loại (type), lớp phủ (grade), hình dáng hình học (shape) khác nhau.

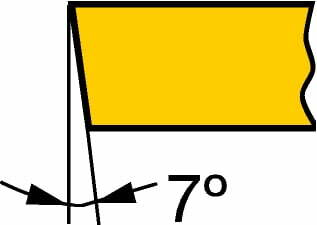

Hầu hết chúng ta đều biết về góc thoát phoi (clearance angle) của insert (dao tiện). Như tấm hình bên dưới bạn cũng có thể nhìn thấy góc thoát phoi insert là 7 độ, đây cũng chính là sự khác biệt chính giữa insert một mặt (positive insert) và insert hai mặt (negative).

Insert một mặt luôn có góc thoát phoi dao động từ 1° đến 90°, còn Insert hai mặt thì cố định không có góc thoát phoi hoặc góc thoát phoi bằng 0° hoặc ta có thể hiểu đơn giản rằng Insert nào có góc thoát phoi lớn hơn 0° thì tất cả đều là Insert một mặt.

Một cách dễ nhận biết khác, từ nay khi bạn nhìn thấy mã sản phẩm insert, chỉ cần chú ý đến kí tự thứ 2. Nếu là chữ N thì đó là Insert hai mặt, còn là khác chữ N thì tất cả đều là Insert một mặt.

Ví dụ mảnh dao tiện có mã CCMT09T304, chữ “C” đầu tiên trong mã sản phẩm thể hiện hình dáng insert và chữ “C” màu đỏ thứ hai thể hiện góc thoát phoi. Bây giờ nếu ta tham khảo quy cách đặt tên mã sản phẩm chúng ta sẽ tìm ra tất cả thông tin chi tiết về quy cách mảnh dao tiện này. Tra trong catalogue, chữ “C” thứ hai thể hiện góc thoát phoi là 7°, thông tin này cho chúng ta biết đây là Insert một mặt

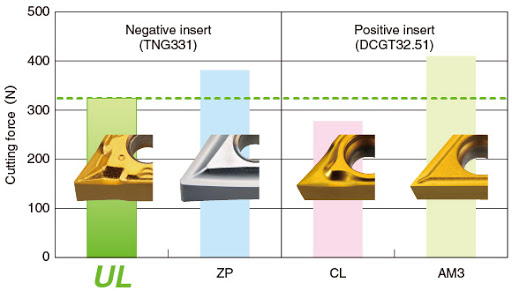

Phân biệt ứng dụng đặc trưng của dao tiện 2 mặt (Negative Insert) và dao tiện 1 mặt (Positive Insert)

Positive Insert (Insert 1 mặt)	Negative Insert (Insert 2 mặt)
Gia công lực cắt thấp	Gia công lực cắt lớn
Có góc thoát phoi	Không có góc thoát phoi
Phù hợp gia công móc lỗ hoặc tiện ngoài các chi tiết nhỏ	Lựa chọn đầu tiên khi bạn gia công tiện ngoài
Sử dụng số góc cắt x 1 mặt	Sử dụng nhiều góc cắt (số góc cắt x 2 mặt)
Phù hợp sử dụng trong điều kiện gia công tinh	Phù hợp sử dụng trong điều kiện gia công nặng như phá thô

Như vậy, mỗi loại Insert dù hai mặt hay một mặt đều phù hợp với một ứng dụng gia công nhất định. Nếu chọn đúng insert dùng cho ứng dụng gia công phù hợp sẽ đem lại lợi ích lớn trong sản xuất và tăng tuổi thọ của dao cụ.
