Mảnh dao phay WNMU090828ZER-PL

WNMU090828ZER-PL

WNMU090828ZER-PL là mảnh dao phay bước tiến cao thuộc dòng WNMU-09 Type của DIJET, dùng cho hệ dao EXSKS-09 Face Mill. Insert được thiết kế dạng 2 mặt, 6 góc cắt, giúp tận dụng nhiều cạnh cắt, tối ưu chi phí dao cụ và phù hợp cho gia công sản xuất.

Mã WNMU090828ZER-PL sử dụng chipbreaker PL, phù hợp cho phay hốc, phay mặt, copy milling, ramping, helical interpolation và gia công biên dạng. Điểm mạnh của mã này là bán kính mũi lớn RE = 2.8 mm, giúp quá trình cắt ổn định hơn, đặc biệt khi gia công góc hoặc gia công khuôn.

Thông số chính của WNMU090828ZER-PL

WNMU090828ZER-PL là mã insert thuộc dòng WNMU-09 Type, sử dụng chipbreaker PL. Đây là loại insert 2 mặt, 6 góc cắt, phù hợp cho gia công phay bước tiến cao và giúp tối ưu chi phí dao cụ nhờ tận dụng được nhiều cạnh cắt.

Mã insert này có dung sai M, kích thước IC = 13.91 mm, chiều dày S = 8.66 mm, thông số BS = 1.37 mm và bán kính mũi RE = 2.8 mm. Các grade của WNMU090828ZER-PL gồm JC8050 và JC8118.

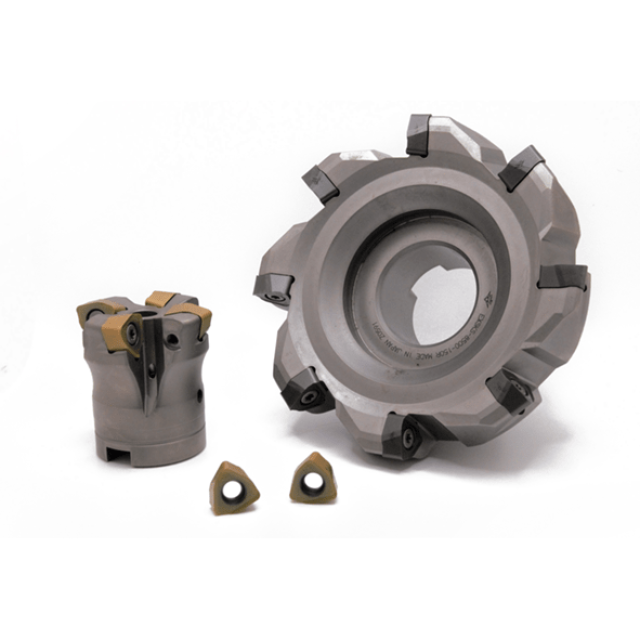

Insert WNMU090828ZER-PL tương thích với dòng dao EXSKS-09 Face Mill, phù hợp cho các ứng dụng phay mặt, phay hốc, copy milling, ramping và helical interpolation.

Grade và vật liệu phù hợp

• JC8050: phù hợp cho thép carbon, thép khuôn, inox.
• JC8118: phù hợp cho gang, thép khuôn, thép cứng dưới 50 HRC và các ứng dụng cần độ ổn định cao.

Mỗi grade có dấu nhận biết riêng quanh lỗ insert, giúp dễ phân biệt khi chọn và lắp mảnh dao.
