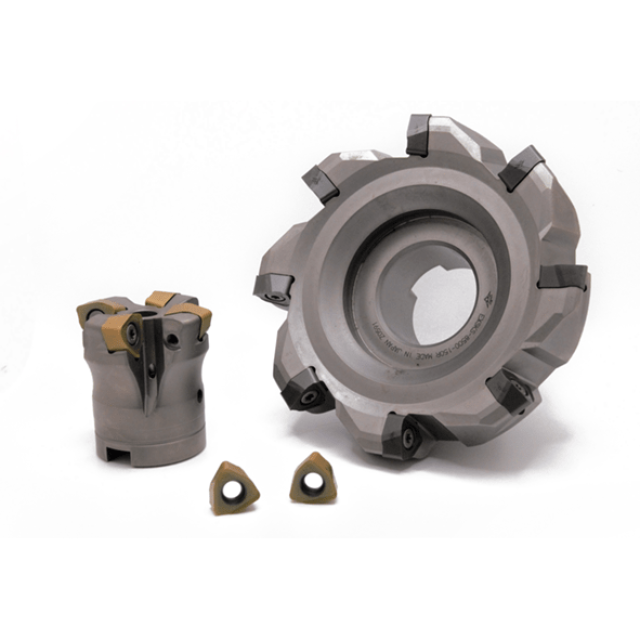

mảnh dao phay WNMU090720ZER-PM

WNMU090720ZER-PM

WNMU090720ZER-PM là mảnh dao phay bước tiến cao thuộc dòng WNMU-09 Type của DIJET, dùng cho hệ dao EXSKS-09 Face Mill. Đây là dòng insert chuyên cho high-feed milling, phù hợp với các nguyên công phay mặt, phay hốc, copy milling, ramping và helical interpolation.

Insert có thiết kế 2 mặt, 6 góc cắt, giúp tận dụng nhiều cạnh cắt hơn, tối ưu chi phí dao cụ trong quá trình gia công. Chipbreaker PM phù hợp cho phay mặt với chiều sâu cắt từ khoảng 1.4 mm trở lên và gia công biên dạng như pocket machining.

Về thông số, WNMU090720ZER-PM có kích thước chính gồm IC = 14 mm, S = 7.66 mm, BS = 1.94 mm, RE = 2 mm, dung sai M. Mảnh dao có các grade phổ biến gồm JC8050, JC8118 và JC7560, phù hợp gia công gang, thép carbon, thép hợp kim thấp, thép khuôn, inox và một số vật liệu thép cứng theo điều kiện cắt phù hợp.

Thông số chính của WNMU090720ZER-PM

WNMU090720ZER-PM là mã insert thuộc dòng WNMU-09 Type, sử dụng chipbreaker PM. Đây là loại insert 2 mặt, 6 góc cắt, phù hợp cho gia công phay bước tiến cao và giúp tối ưu chi phí dao cụ nhờ tận dụng được nhiều cạnh cắt.

Mã insert này có dung sai M, kích thước IC = 14 mm, chiều dày S = 7.66 mm, thông số BS = 1.94 mm và bán kính mũi RE = 2 mm. Các grade sử dụng cho WNMU090720ZER-PM gồm JC8050, JC8118, JC7560.

Insert WNMU090720ZER-PM phù hợp cho các ứng dụng phay mặt, phay hốc, copy milling, ramping và helical interpolation.

Grade và ứng dụng vật liệu

• JC8050: phù hợp cho thép carbon, thép hợp kim thấp, inox.
• JC8118: phù hợp cho gang, thép khuôn, thép cứng, gia công cần độ ổn định cao.
• JC7560: phù hợp cho thép, inox, ưu tiên khi cần khả năng chống sứt mẻ và chịu va đập nhiệt tốt.

Mỗi grade có dấu nhận biết riêng quanh lỗ insert, giúp dễ phân biệt khi lắp đặt và sử dụng.

Dao tương thích

WNMU090720ZER-PM dùng cho dòng EXSKS-09 Face Mill, với dải đường kính dao khoảng ø50 mm đến ø160 mm hoặc ø2.00” đến ø6.00”.

Phụ kiện thường dùng: CSW-513H và A-20.
