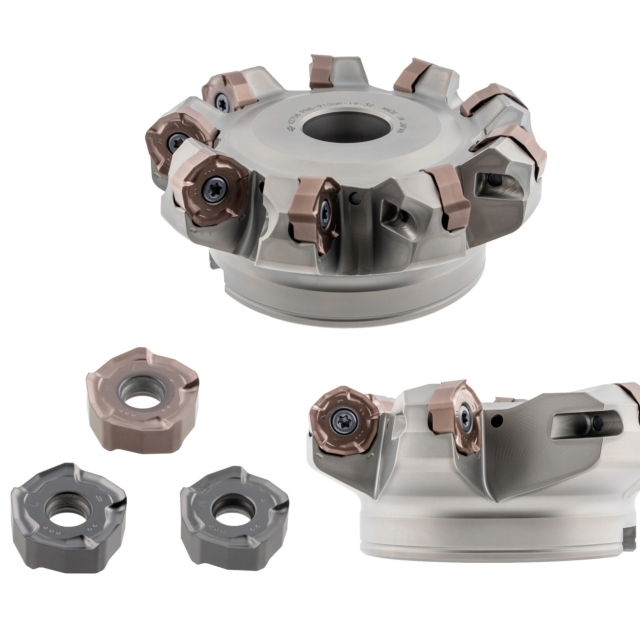

Mảnh dao phay PNMU190720AER-PM

Mô tả ngắn PNMU190720AER-PM

PNMU190720AER-PM là mảnh dao phay mặt thuộc dòng PNMU Insert của DIJET, dùng cho dao P10 Face Mill Type PNS. Insert có thiết kế 2 mặt, 10 cạnh cắt, giúp tận dụng nhiều lưỡi cắt, tối ưu chi phí dao cụ và phù hợp cho gia công sản xuất.

Mã PNMU190720AER-PM sử dụng chipbreaker PM, phù hợp cho phay mặt, cắt sâu và gia công bước tiến cao. Insert dùng được với 2 chế độ gia công của dòng P10: góc vào dao 45° cho cắt sâu và góc vào dao 27° cho high-feed machining.

Thông số chính

PNMU190720AER-PM có dung sai M, kích thước IC = 19.5 mm, chiều dày S = 7.5 mm và bán kính mũi RE = 2 mm. Mã này thuộc Fig. 1 trong catalogue, sử dụng các grade JC8118 và DP117. Insert tương thích với dòng dao DIJET P10 Face Mill Type PNS, dùng cho các ứng dụng phay mặt, cắt sâu và high-feed machining. Phụ kiện liên quan gồm CSW-513H và A-20, khuyến nghị sử dụng air blow để hỗ trợ quá trình gia công ổn định hơn.

Grade và vật liệu phù hợp

• JC8118: phù hợp cho thép, gang, thép khuôn và một số vật liệu thép cứng theo điều kiện cắt phù hợp.
• DP117: lớp phủ PVD mới, giúp tăng độ ổn định mép cắt, giảm mẻ vi mô và cải thiện tuổi thọ dao khi gia công.
