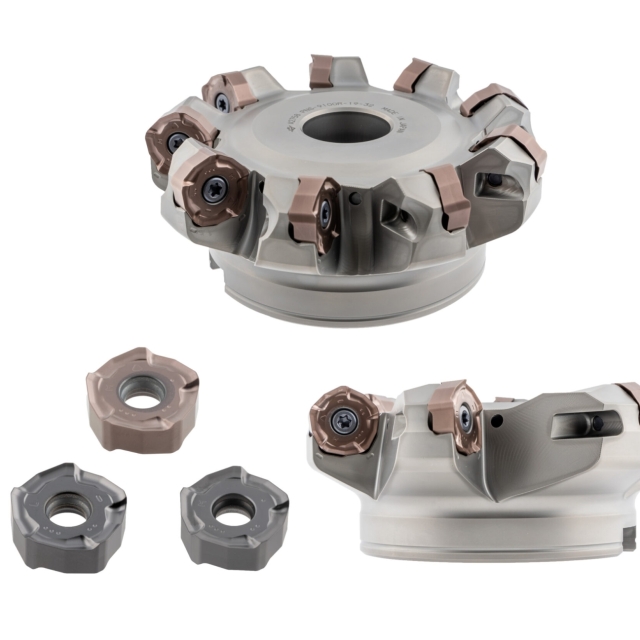

Mảnh dao phay PNMU190720AER-PL

Mô tả ngắn PNMU190720AER-PL

PNMU190720AER-PL là mảnh dao phay mặt thuộc dòng PNMU Insert của DIJET, dùng cho dao P10 Face Mill Type PNS. Insert có thiết kế 2 mặt, 10 cạnh cắt, giúp tận dụng nhiều lưỡi cắt, tối ưu chi phí dao cụ và phù hợp cho gia công sản xuất.

Mã PNMU190720AER-PL sử dụng chipbreaker PL, phù hợp cho phay mặt, cắt sâu và gia công bước tiến cao. Insert dùng được với 2 chế độ của dòng P10: góc vào dao 45° cho cắt sâu và góc vào dao 27° cho high-feed machining.

Thông số chính

PNMU190720AER-PL là mảnh dao thuộc dòng PNMU, sử dụng chipbreaker PL. Đây là loại insert 2 mặt, 10 cạnh cắt, giúp tối ưu chi phí dao cụ và phù hợp cho gia công phay mặt năng suất cao.

Mã insert này có dung sai M, kích thước IC = 19.5 mm, chiều dày S = 7.5 mm và bán kính mũi RE = 2 mm. Trong catalogue, PNMU190720AER-PL thuộc Fig. 2, có các grade DP117 và DP150.

Insert được dùng cho dòng dao DIJET P10 Face Mill Type PNS, phù hợp với các ứng dụng phay mặt, cắt sâu và high-feed machining. Phụ kiện liên quan gồm CSW-513H và A-20. Khi gia công, catalogue khuyến nghị sử dụng air blow để hỗ trợ thoát phoi và giúp quá trình cắt ổn định hơn.

Grade và vật liệu phù hợp

• DP117: phù hợp cho thép, gang, thép khuôn và thép cứng theo điều kiện cắt phù hợp.
• DP150: phù hợp cho thép và inox, hỗ trợ tăng độ ổn định mép cắt và giảm hiện tượng mẻ vi mô.

Lưu ý khi lắp insert

Khi lắp PNMU190720AER-PL, cần đảm bảo dấu chỉ thị trên thân dao và góc của insert nằm cùng vị trí. Nếu lắp sai, insert có thể tiếp xúc kém, dễ rung, giảm độ ổn định khi cắt và không được khuyến nghị sử dụng.
