Mảnh dao phay ENMU100412ZER-SL

1. Đặc điểm chung

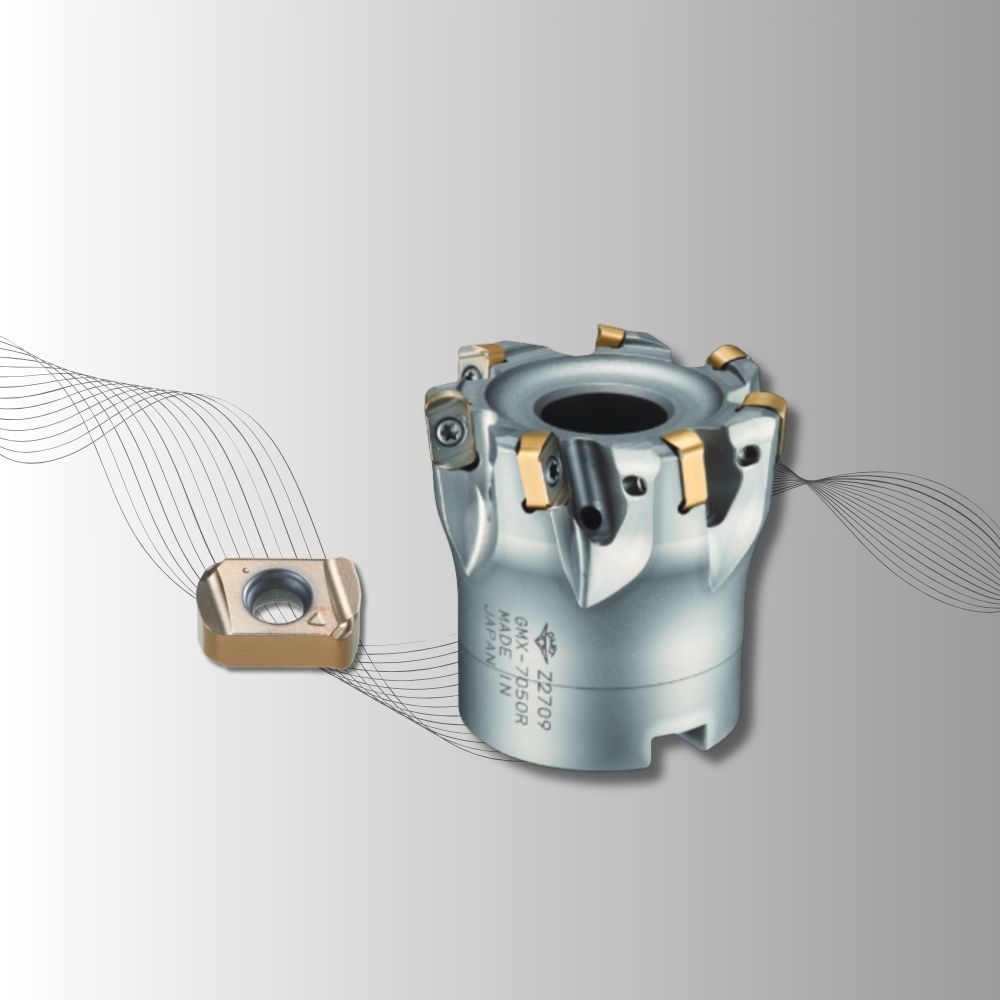

Đặc điểm chung mảnh dao phay ENMU100412ZER-SL

- Dòng sản phẩm: Thuộc hệ thống dụng cụ phay thô hiệu suất cao QM MAX GII (loại GMX / MXG).

- Mảnh cắt hai mặt với 4 cạnh cắt, giúp tối ưu hóa chi phí gia công trên mỗi góc cắt.

- Thiết kế lưỡi cắt (-SL): Mã bẻ phôi -SL (Low cutting force) được thiết kế với lưỡi cắt dạng lượn sóng và sắc bén, giúp giảm thiểu tối đa lực cắt trong quá trình gia công.

- Độ bền thân dao: Các đài dao tương ứng thường có thiết kế G-Body giúp bảo vệ hốc mảnh cắt và chống biến dạng nhiệt.

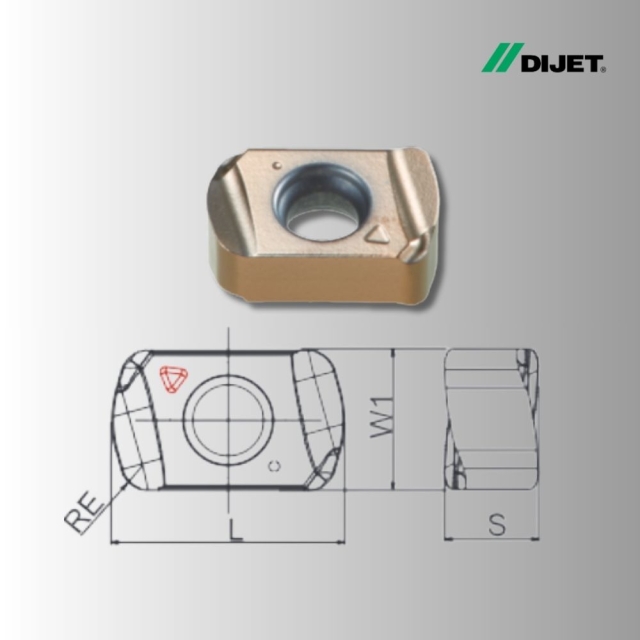

2. Thông số kỹ thuật (Kích thước)

Dựa trên bảng thông số tiêu chuẩn của nhà sản xuất:

- Chiều dài (L): 10 mm.

- Chiều rộng (W1): 6 mm.

- Độ dày (S): 4 mm.

- Bán kính góc (re): 1.2 mm.

- Cấp độ chính xác: M.

3. Vật liệu gia công và Lớp phủ (Grade)

Mảnh cắt này được thiết kế chuyên biệt để xử lý các loại vật liệu khó gia công:

- Vật liệu mục tiêu: Thép không gỉ (như SUS304), hợp kim Titan (Ti-6Al-4V) và các hợp kim chịu nhiệt như Inconel 718.

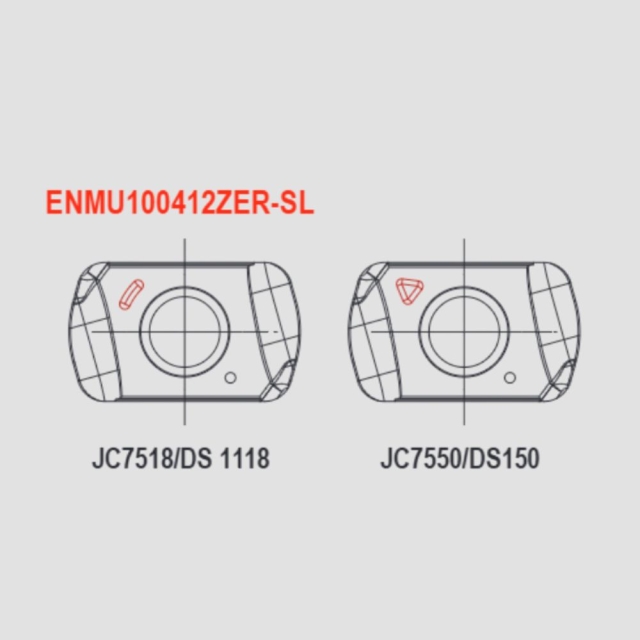

- Các lớp phủ khả dụng: Được cung cấp với các mác PVD tiên tiến như JC7550, JC7518, DS118 và DS150 để phù hợp với từng điều kiện làm việc cụ thể.

4. Thông số lập trình (Corner shape)

Để đảm bảo độ chính xác khi lập trình CAM:

- Giá trị W: 3.1 mm.

- Bán kính góc lập trình tiêu chuẩn: 1.5 mm.

- Lượng dư còn lại (Remains): 0.36 mm.

- Lượng phạm vào phôi (Overcut): 0 mm
