Mảnh dao phay ENMU100412ZER-HL

1. Đặc điểm chung

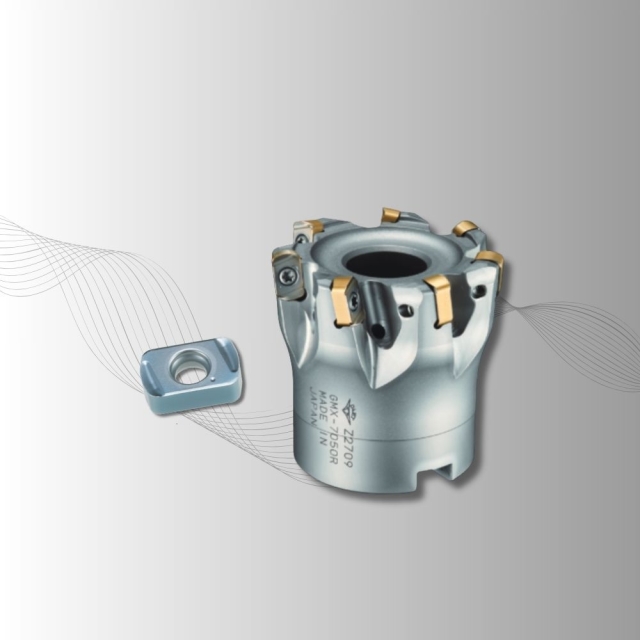

Dòng sản phẩm: Thuộc hệ thống phay thô high-feed QM MAX GII (GMX / MXG).

- Mã bẻ phôi (-HL): Được thiết kế chuyên dụng cho gia công vật liệu có độ cứng cao (For high hardened material).

- Thiết kế lưỡi cắt: Có dạng lưỡi cắt thẳng (straight cutting edge) kết hợp với góc bẻ phôi thấp (low breaker angle) nhằm đảm bảo độ cứng vững tối đa cho lưỡi cắt.

- Mảnh cắt hai mặt với 4 góc cắt, giúp giảm chi phí gia công.

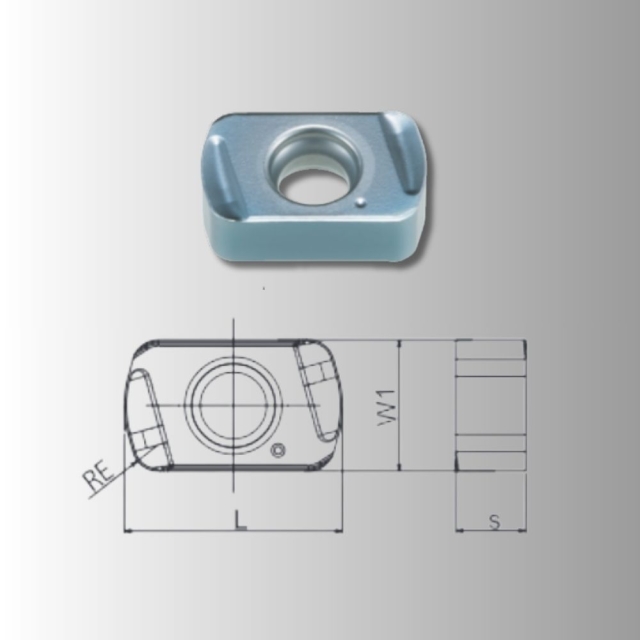

2. Thông số kỹ thuật (Kích thước)

Dựa trên bảng thông số từ nhà sản xuất:

- Chiều dài (L): 10 mm.

- Chiều rộng (W1): 6 mm.

- Độ dày (S): 3.2 mm.

- Bán kính góc (RE): 1.2 mm.

- Cấp độ chính xác: M.

3. Vật liệu gia công và Lớp phủ (Grade)

Mảnh cắt này tập trung vào các vật liệu có độ cứng lớn:

- Vật liệu mục tiêu: Thép làm khuôn đã nhiệt luyện, thép công cụ có độ cứng lên đến 60HRC hoặc thậm chí 62HRC khi kết hợp với mác hợp kim phù hợp.

- Lớp phủ khuyên dùng: DH102

4. Thông số lập trình (Corner shape)

Khi lập trình CAM cho mã mảnh ENMU100312ZER-HL, bạn cần cài đặt các thông số sau để đạt độ chính xác:

- Giá trị W: 3.3 mm.

- Bán kính góc lập trình tiêu chuẩn: 1.5 mm.

- Lượng dư còn lại (Remains): 0.41 mm.

- Lượng phạm vào phôi (Overcut): 0 mm.

- Chiều sâu cắt tối đa (Max. ap): 1.0 mm.
