EXTDM | Mảnh dao phay RNMU-MM

Mảnh dao (insert) mã RNMU1205MOE-MM thuộc dòng sản phẩm Extreme Diemate (EXTDM) của Dijet, được thiết kế chuyên dụng cho các ứng dụng phay hốc, phay biên dạng và nội suy xoắn ốc.

1. Thông số kỹ thuật

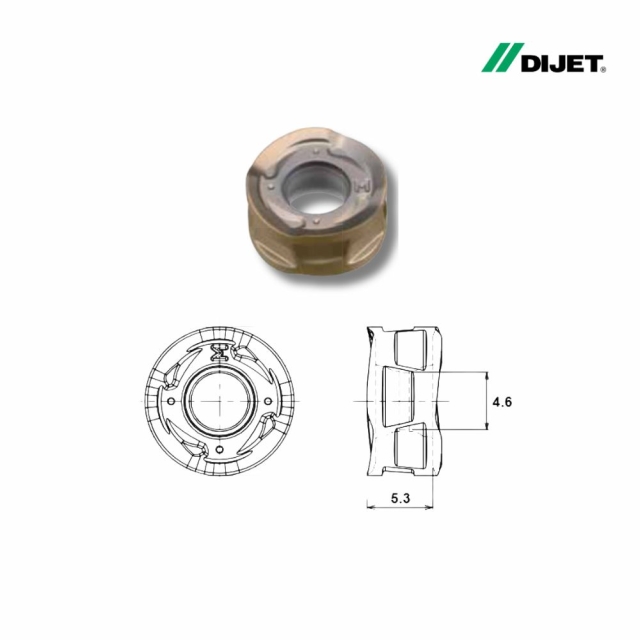

Mảnh dao RNMU1205 có các kích thước tiêu chuẩn theo hệ Metric:

- IC (Đường kính vòng tròn nội tiếp): 12 mm.

- S (Độ dày): 5.3 mm.

- x < y (Kích thước mặt vát tiếp xúc): 4.6 mm.

2. Đặc điểm thiết kế

- Số cạnh cắt: Là loại mảnh dao hai mặt (double-sided) với tổng cộng 8 cạnh cắt, giúp tối ưu hóa hiệu quả kinh tế.

- Dạng chipbreaker (-MM): Được thiết kế với lưỡi cắt xoắn ốc (helical cutting edge) giúp quá trình cắt gọt thoát phoi tốt và êm hơn.

- Độ sâu cắt khuyến nghị: Do thiết kế lưỡi cắt xoắn, nhà sản xuất khuyến nghị sử dụng ở độ sâu cắt ap = 3mm hoặc ít hơn.

3. Các lớp phủ (Grades)

Mảnh dao này được cung cấp với các loại lớp phủ PVD khác nhau để phù hợp với nhiều loại vật liệu gia công:

- JC7518: Chuyên dùng cho các vật liệu khó gia công.

- JC7550: Lớp phủ PVD cải tiến, tăng khả năng chịu sốc nhiệt và độ bền va đập.

- JC8050: Cấp độ phủ tiêu chuẩn với khả năng chịu nhiệt và va đập tốt.

- JC8118: Thường được ưu tiên cho thép khuôn và các ứng dụng phay biên dạng chung.

4. Lưu ý khi lắp đặt và vận hành

- Lắp đặt: Khi lắp vào thân dao, phải đảm bảo bề mặt tiếp xúc (A) của mảnh dao khớp hoàn toàn với mặt tựa dạng nêm (B) trên thân dao để đạt độ ổn định cao nhất.

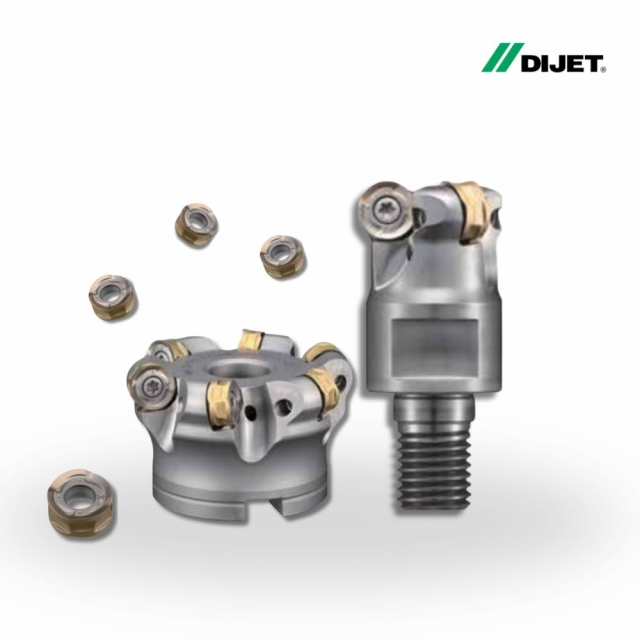

- Ứng dụng: Kết hợp với thân dao EXTDM hoặc đầu module MTX, mảnh dao này đặc biệt hiệu quả trong việc gia công các chi tiết có độ phức tạp cao như cánh tuabin.
