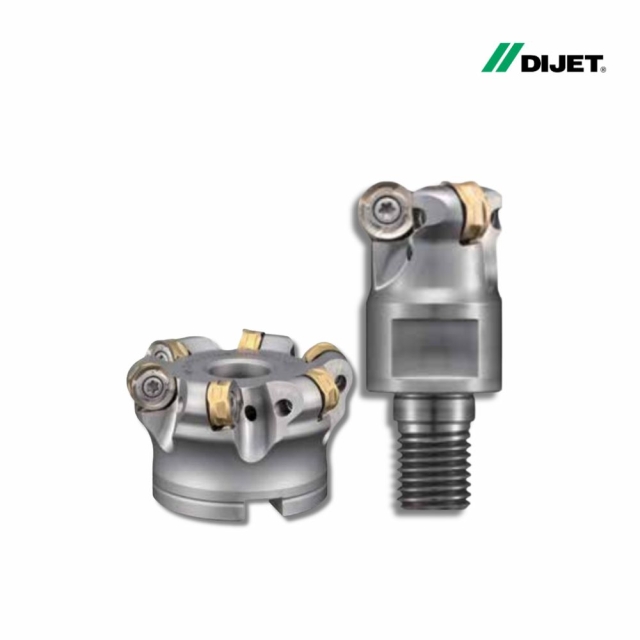

DIJET | EXTDM (Extreme Diemate)- Indexable Radius Cutter

Sản phẩm EXTDM (Extreme Diemate) là dòng dao phay gắn mảnh (indexable radius cutter) được thiết kế chuyên dụng cho việc gia công các bề mặt cong, phay hốc (pocket milling), phay rãnh và nội suy xoắn ốc (helical interpolation).

1. Đặc điểm nổi bật của dòng EXTDM

- Mảnh dao hai mặt: Sử dụng mảnh dao hai mặt với tổng cộng 8 cạnh cắt, giúp tối ưu hóa chi phí.

- Thiết kế lưỡi cắt xoắn ốc độc đáo: Đạt được độ sắc bén và độ bền cao cho cạnh cắt.

- Bước răng không đều (Irregular pitch): Giúp giảm thiểu sự rung chấn trong quá trình gia công (ngoại trừ loại 3 lưỡi cắt).

- Ứng dụng: Đặc biệt phù hợp để gia công các cánh tuabin (turbine blades).

- Cấp độ phủ (Grades):

• JC8050: Lớp phủ PVD có khả năng chịu nhiệt và va đập tốt, dùng cho thép.
• JC7518: Được sử dụng cho các vật liệu khó gia công như Titanium và Inconel.

2. Thông số kỹ thuật chi tiết

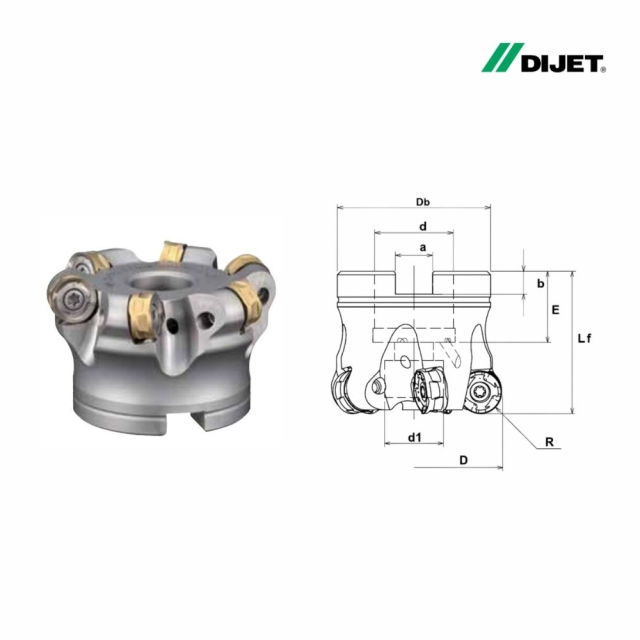

A. Đài phay EXTDM (Face Mill Type)

Loại này bao gồm cả hệ Inch và hệ Metric:

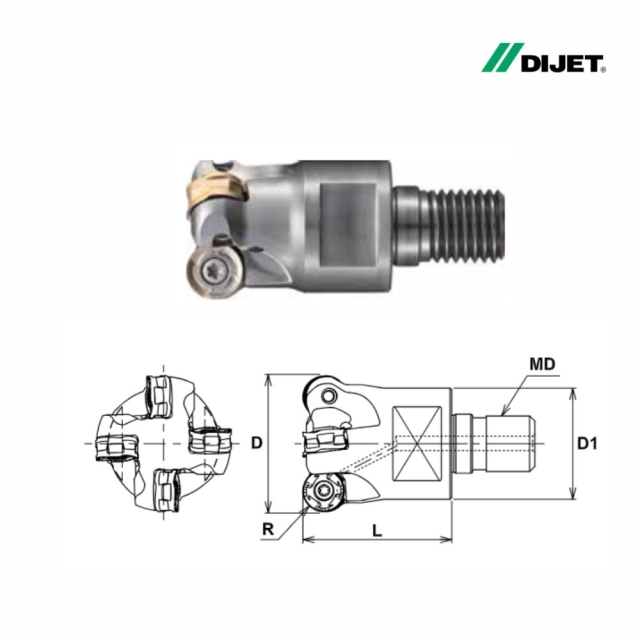

B. Đầu phay dạng Module MTX (Modular Head Type)

Dòng MTX được thiết kế để lắp với các cán dao dạng module:

- Mã sản phẩm tiêu biểu: MTX-3032-12-M16 (Ø32) và MTX-4040-12-M16 (Ø40).

- Đường kính cắt hiệu dụng (D1): Từ 28mm đến 32mm.

- Chiều dài (Lf): 43mm.

- Kích thước ren nối (MD): M16.

- Số lượng mảnh dao (Q): 3 - 4 mảnh.

- Lực siết đầu dao (Head Torque): 18.4 lbs./ft hoặc 25 Nm.

3. Thông tin về mảnh dao (Inserts)

Mảnh dao cho dòng EXTDM có mã RNMU1205:

- RNMU1205MOE-MM: Mảnh dao tiêu chuẩn.

- RNMU1205MOE-PM: Mảnh dao có hình dạng hình học khác để tối ưu hóa quá trình cắt.

Lưu ý khi lắp đặt: Cần đảm bảo bề mặt tiếp xúc của mảnh dao (A) tiếp xúc hoàn toàn với mặt tựa dạng nêm (B) trên thân dao để đảm bảo độ ổn định.

4. Dữ liệu cắt khuyến nghị (Running Information)

- Vật liệu gia công: Thép carbon, thép hợp kim thấp, thép khuôn, gang xám và gang dẻo.

- Độ ổn định: Các thông số cắt được thiết kế cho việc gia công ổn định với thân dao bằng thép ở chiều dài gấp 4 lần đường kính (4XD)
