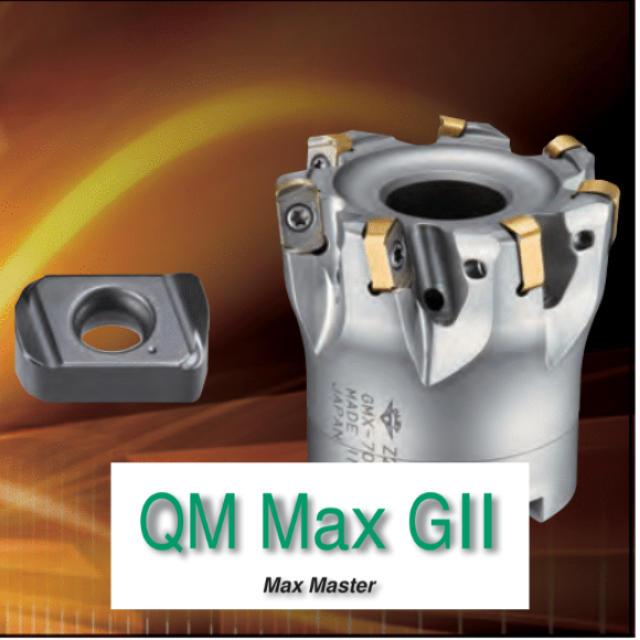

Dijet | Dao phay QM Max GII

Mô tả dao phay High Feed QM MAX GII

Dòng dao phay Hight Feed tốc độ cao QM MAX GII chuyên dùng để phay phá thô khuôn mẫu, phay chi tiết mặt phẳng, mặt phẳng 3D, phay hốc, phay rãnh, chạy biên dạng 3D ứng dụng cho ngành ô tô, khuôn mẫu, các vật liệu khó gia công. Thiết kế 2 mặt 4 góc cắt, tiệt kiệm chi phí dao cụ, tăng lợi nhuận kinh tế. Bao gồm cán dao và mảnh cắt.

Đặc biệt, mới ra dòng chip 4 góc cắt gia công được thép sau nhiệt lên tới 62HRC.

Tỷ lệ loại bỏ kim loại lớn. Thông số kỹ thuật cắt sâu thấp của ap= 1mm và độ dày insert là 4mm mang lại độ cứng. Những tính năng này cho phép gia công hiệu quả với độ bền thấp trong gia công thô và mạnh mẽ khi cắt gián đoạn.

Phân loại

- Cán dao liền (End mill type): size D16 - D32

• Cán liền (Body): Cán D16, D17,D20, D21, D25, D26, D32, D33
• Đầu heard (Đầu dao lắp với cán nối hợp kim): D16, 17, 21, 25, 26, 32, 33..

- Đài dao (Face mill type): size D50 - D66

- Cán đầu nối (Modular head type): size D16 - D42

- Mảnh cắt (hay còn gọi là chip cắt; mảnh cắt): Mảnh cắt 2 mặt, có 4 góc cắt giúp mảnh cứng vững, tối ưu bền chip.

• ENMU100412ZER-PH
• ENMU100412ZER-SL
• ENMU100312ZER-HL
• ENMQ100312ZER

Tùy theo vật liệu gia công thì chọn mảnh cắt phù hợp.

- Vật liệu gia công: Gia công thép trước nhiệt, thép sau nhiệt, inox, gang.

• Tăng được bước tiến khi gia công lên đến 10300 mm/ phút.
• Cán dao trải dài phù hợp với dải gia công của khách: D16,17, 20, 21, 25, 26, 32, 33, 50, 63,...

- Với các lớp phủ

Dòng Insert ENMU/ENMQ với nhiều loại lớp phủ cũng như thiết kế hình học để phù hơp chạy tốt cho nhiều loại vật liệu khác nhau như thép ,inox ,titanium ,thép sau nhiệt .

• JC7560, JC7550, JC8118, JC7515 chuyên dùng để chạy vật liệu thép như S50C, S55C, SKD61, SKD11, P20…
• JC8050 chuyên dùng để chạy Inox
• SUS304 chạy  Titanium Alloy và Inconel
• DH102 chuyên để chạy các vật liệu cứng, thép sau nhiệt  từ 42-62 HRC

Những lưu ý khi chạy High Feed

• Các loại máy CNC có độ cứng vững thì chạy được bước tiến cao.
• Chạy đẩy F cao có thể lên 10300 mm/ phút.
• Lát cắt Ap mỏng thì lực cắt giảm, giúp bền máy và phôi không bị biến dạng.
• Chạy bằng khí tối ưu giúp môi trường sạch sẽ hơn khi dùng tưới nguội bằng dung dịch.
