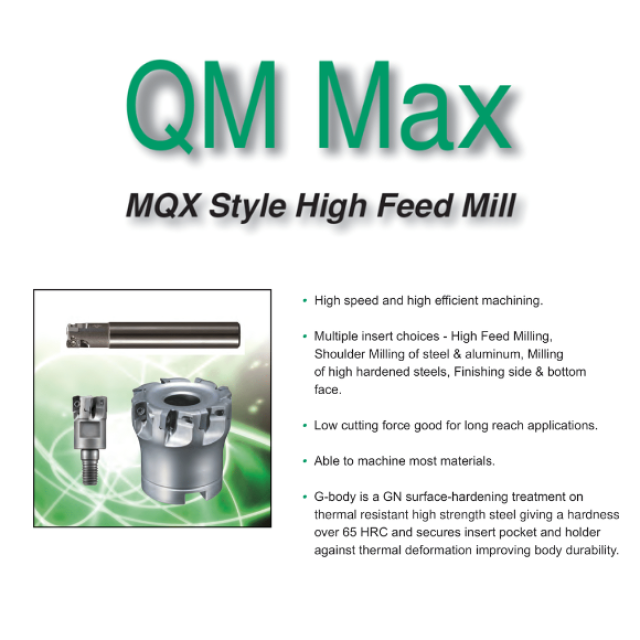

Dijet | Dao phay QM Max

Đặc điểm mảnh tiện

QM Max sử dụng đa dạng nhiều loại mảnh insert trong khi vẫn dùng chung cùng một loại body. Các loại mảnh insert tốc độ cao với nhiều loại lớp phủ phù hợp gia công nhiều loại vật liệu khác nhau từ thép mềm, thép cứng, thép sau nhiệt với độ cứng lên đến 60HRC trong khi các mảnh insert phay có thể gia công từ nhôm đến thép không gỉ.

Loại QM Max MQX / QXP mở rộng một loạt các mảnh insert phay vai mới, phù hợp từ gia công thô, gia công bán hoàn thiện đến gia công hoàn thiện. Ứng dụng gia công bề mặt hiệu quả cao, ngoài ra còn có thể gia công thành, bậc đứng.

Có 3 loại mảnh insert: ZPMT-PL dùng cho thép, ZPMT-NL dùng cho hợp kim nhôm, ZPMT-SL dùng cho hơp kim Titan

Đa dạng các loại lớp phủ như: DH102, JC8118, CX75 cermet, hơn nữa Dijet vừa bổ sung thêm lớp phủ PVD mới JC7518 và lớp không phủ FC18. Các loại lớp phủ này có thể được áp dụng rộng rãi từ thép khuôn và thép khuôn thông thường đến théo khuôn cứng và hợp kim Titan.

Thiết kế hình dạng 3D độc đáo giảm lực cắt 25% so với thông thường, chiêu sâu lát cắt có thể Ap=1.0mm. Đạt được tốc độ loại bỏ kim loại 144cc/phút theo đường kính công cụ 32mm.

Insert ZPMT đạt được độ sâu cắt Max.ap＝1.0mm. Phay vai gia công thô đến bán tinh bề mặt bên hoặc đáy với Max.ap là 6,0mm. Có 3 loại kích thước bán kính góc: R0.4, R0.8 và R2.0. Chúng được áp dụng để gia công phần góc R.

Insert YPHW gia công hiệu quả và độ chính xác cao dùng để phay mặt bên và mặt dưới hoàn thiện bề mặt hoặc để phay đường viền để có bề mặt hoàn thiện tốt hơn. Trong trường hợp áp dụng bề mặt hoàn thiện tốt hơn là bắt buộc, bạn có thể sử dụng insert CBN.

Sử dụng đầu head và cán nối hợp kim làm tăng khả năng cứng vững cho dao, chống rung hiệu quả kéo theo năng suất hiệu quả cao.

• Đài dao phay có các loại: D16 ~ D66
• Sử dụng lắp mảnh insert 2 góc cắt: EPMT, EPMW, EPHW, ZPMT, YPHW
